高声电子智能中央控制系统用于人大单位

智能中央集中控制系统

1、系统概述

中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接的控制界面，令使用者能方便地掌握整个空间环境各设备的状态及功能。会议室中控系统设计一套中控主机，一套音视频切换矩阵，满足对会议室音视频进行实时切换调度，中控系统采用无线触摸屏进行操作，中控主机和无线触屏根据会议室时间使用情况，编辑运行控制程序，下载到中控主机和无线触摸屏进行控制运行，在无线触摸屏的控制线，达到音视频切换实时操控，解决繁琐操作。

2、系统设计

中央集中控制系统为智能多媒体会议室系统设计灵魂，集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接的控制界面，令使用者能方便地掌握整个空间环境各设备的状态及功能，本次会议设计：

~    一台网络中控主机MCS-PGM16，

~ 一台无线触控屏APPLE AIR2,

~ 一台电源管理器MCS-PWR8，

~    一台数字音频媒体矩阵MCS-N8S，

~    一套软件（软件由厂家结合实际需求现场编程），以及其他配套辅件等。

会议室的集中控制系统由可编程中央控制器、IPAD触摸屏、各种总线设备组成，中控主机带有6个串口，4个IO口，6个红外控制口，4个继电器控制口，1个网络控制口等主要接口；通过接入无线触摸屏进行统一控制；周边配套控制设备，有音量控制器，电源管理器、电源时序器等。中央控制系统将控制会议室的各种受控设备集中到一台无线触摸屏触摸显示屏进行控制，通过预先编制好的图文界面，轻松控制会议室室内各种系统受控设备操作。

中控系统架构图

3、系统功能

会议室的中央集中控制系统配置有中控控制主机、IPAD平板电脑、电源控制器、音等设备作为会议室的中央集中控制系统核心控制设备，实现对会议室的环境控制（空调温度控制、窗帘控制）、摄像机和投影机控制、投影幕和吊架升降控制、音视频切换控制音量

中控系统可以实现以下功能特点如下：

~支持IPAD、Iphone、Android

基于IOS系统平台和Android系统平台，支持IPAD/Iphone/Android移动终端；采用app软件格式，根据使用需求可以个性diy编辑界面，控制界面程序支持自定义，支持编程图片，图形，文字，动画，2D/3D按键等个性化界面。

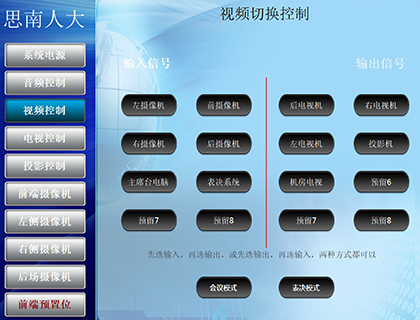

~    视频切换管理控制：

把各路视频信号输入输出接到高清混合切换矩阵的输入输出口，由于高清混合切换矩阵具有RS-232控制接口，中控主机可通过RS-232串口对高清混合切换矩阵的控制，可实现对视频输入/输出通道切换控制功能，实现工作人员无需到达机房，通过平板电脑即可实现对视频切换管理；

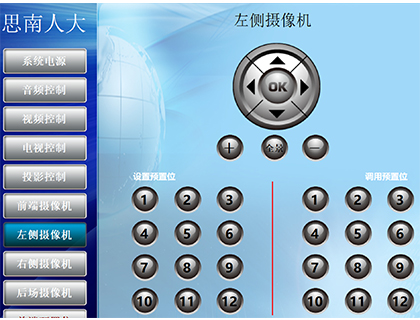

~    摄像机控制：

会议室配置有会议摄像头，中控主机通过串口RS-232或者串口RS485协议控制摄像机动作，通过级联摄像机控制端口，地址拨码分配，可实现由中控主机编程控制摄像头的转动，镜头变焦、聚焦等功能，并将信号输出到各类显示终端或录像设备等。还可以与数字会议系统进行对接，实现摄像跟踪功能，可以对讲话者进行特写。

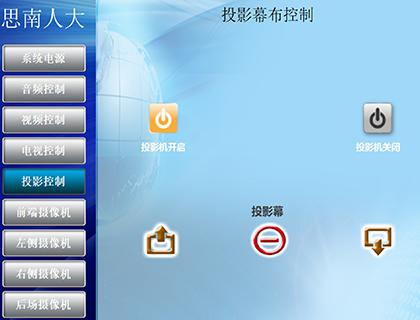

~    投影幕控制：

通过中控系统主机总线口CR-NET连接电源管理器控制电动幕布，在会议室不使用投影时，可一键联动电动幕布升起，保证了会场的整齐有序，电动幕布一般采用强电开关控制，通过电源控制器控制幕布的电机正反转，从而达到升降的效果。在触摸屏内逻辑指令中加入互锁，避免管理人员误操作损坏设备，管理方便快捷。

~    投影幕控制：

通过中控系统主机总线口CR-NET连接电源管理器控制电动幕布，在会议室不使用投影时，可一键联动电动幕布升起，保证了会场的整齐有序，电动幕布一般采用强电开关控制，通过电源控制器控制幕布的电机正反转，从而达到升降的效果。在触摸屏内逻辑指令中加入互锁，避免管理人员误操作损坏设备，管理方便快捷。

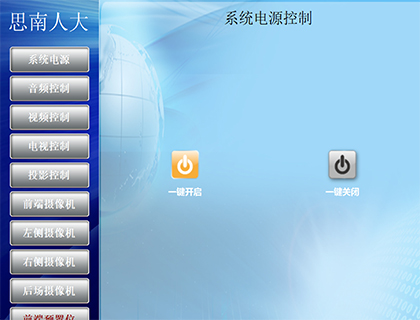

~    电源管理

会议室的设备电源可以统一控制管理，实现一键全部设备电源开启和一键电源关闭，轻按触摸屏上“电源”按键，系统电源便会依次打开（按业内标准-AV讯号源、音视频矩阵、效果、均衡器，10秒后启动功放），关闭系统时执行相反程序。

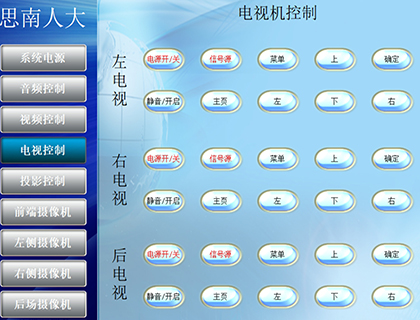

~    电视机播放机控制：

会议室所内的中央控制系统，可通过学习电视机遥控器的红外控制代码，录入中控主机，在与会人员操作触摸屏控制时，中控主机通过红外发射棒连接电视机的红外接收口，对会场的音乐切换,音量大小进行调节，可实现所有遥控器功能的操作，不必随身携带遥控器。使多个遥控器的功能及触摸屏与一身，减少与会人员工作量。

~    空调控制：

会议室所内的中央控制系统，可通过学习空调遥控器的红外控制代码，录入中控主机，在与会人员操作触摸屏控制时，中控主机通过红外发射棒连接空调的红外接收口，对会场的温度进行调节，可实现所有遥控器功能的操作，不必随身携带遥控器。使多个遥控器的功能及触摸屏与一身，减少与会人员工作量。

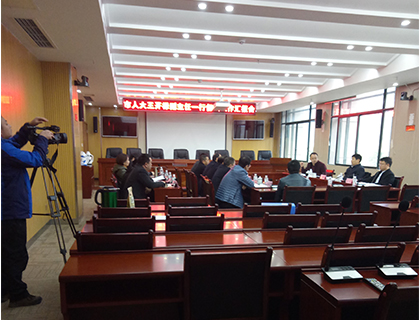

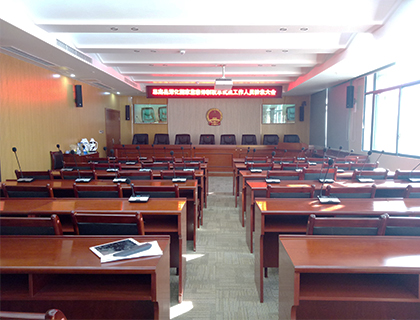

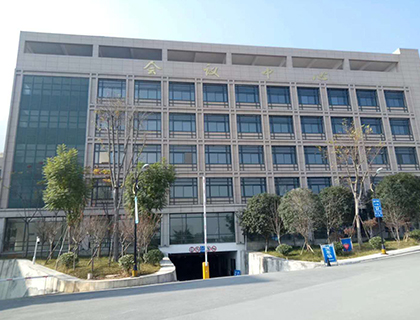

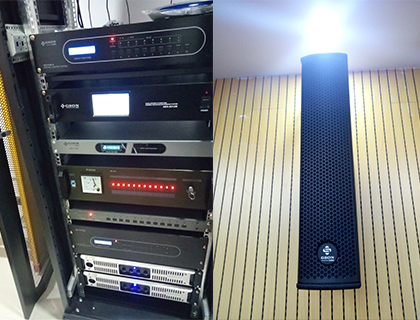

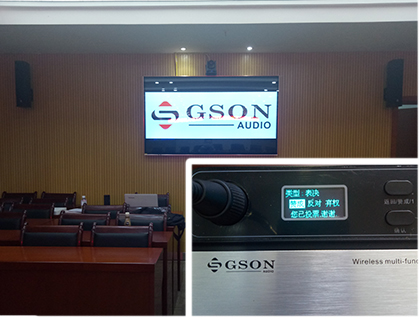

案例照片：
